Apa perbedaan klem telinga tunggal dan ganda?

Klem telinga tunggal menggunakan satu telinga crimping untuk penyegelan yang cepat dan aman pada pipa berdinding tipis atau fleksibel, sedangkan klem telinga ganda menggunakan dua telinga untuk kekuatan penjepitan yang lebih tinggi dan stabilitas yang lebih baik pada aplikasi yang lebih besar atau bertekanan tinggi. Pemilihan di antara keduanya bergantung pada diameter pipa, bahan, kebutuhan tekanan, dan seberapa permanen sambungan yang diperlukan.

Apa Itu Penjepit Telinga Tunggal?

Penjepit telinga tunggal—juga disebut penjepit satu telinga atau penjepit gaya Oetiker—adalah tali jam baja tahan karat dengan satu lingkaran terangkat, atau "telinga", yang dikerutkan menggunakan alat penjepit. Setelah telinga dikompresi, pita akan berkontraksi secara merata di sekitar selang atau pipa, sehingga menciptakan segel permanen dan anti bocor.

Klem ini biasanya digunakan dalam sistem pendingin otomotif, saluran bahan bakar, pipa medis, dan aplikasi perpipaan di mana ruang terbatas dan sambungan profil rendah lebih disukai. Penjepit yang telah selesai terpasang hampir rata dengan selang, sehingga ideal untuk pemasangan yang rapat.

Spesifikasi Khas

• Kisaran diameter: biasanya 8 mm hingga 32 mm
• Lebar pita: biasanya 7 mm hingga 8 mm
• Bahan: baja tahan karat seri 300 di sebagian besar versi standar
• Pemasangan: memerlukan penjepit penjepit telinga atau alat crimping khusus

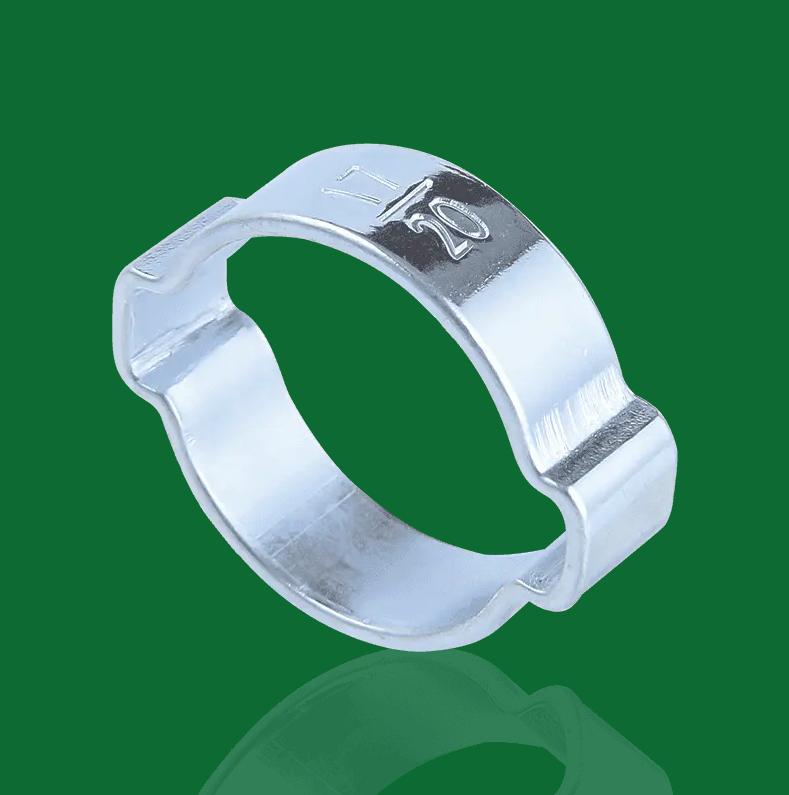

Apa itu a Penjepit Telinga Ganda ?

Penjepit telinga ganda dilengkapi dua telinga terangkat yang diposisikan secara simetris di sepanjang pita. Kedua telinga dikerutkan secara bersamaan atau berurutan selama pemasangan. Kompresi dua titik mendistribusikan gaya penjepitan secara lebih merata ke area yang lebih luas, yang sangat penting untuk pipa berdiameter lebih besar atau material selang yang lebih kaku.

Klem telinga ganda sering digunakan dalam aplikasi boot gandar kecepatan konstan (CV), saluran udara, dan rakitan selang industri di mana torsi atau ketahanan getaran yang lebih tinggi diperlukan. Mereka mampu menangani diameter selang yang tidak sesuai untuk desain telinga tunggal.

Spesifikasi Khas

• Kisaran diameter: biasanya 20 mm hingga 80 mm dan seterusnya
• Lebar pita: biasanya 7 mm hingga 13 mm
• Bahan: baja tahan karat atau baja karbon berlapis seng
• Instalasi: memerlukan alat crimping rahang lebar atau telinga ganda

Perbandingan Berdampingan

Tabel di bawah ini merangkum perbedaan terpenting antara penjepit telinga tunggal dan ganda berdasarkan faktor performa dan aplikasi utama.

Perbedaan Kekuatan Penjepit Antara Kedua Desain

Ketika penjepit telinga tunggal dikerutkan, seluruh ketegangan pada pita berasal dari satu titik. Pita harus dirancang untuk menyalurkan tegangan tersebut secara merata ke seluruh lingkar selang. Hal ini dapat diandalkan untuk pipa berdiameter lebih kecil (biasanya di bawah 25 mm) yang pitanya cukup pendek sehingga tekanan tetap konsisten di seluruh segel.

Dengan diameter yang lebih besar, satu titik tegangan dapat mengakibatkan penyegelan yang tidak merata—satu sisi pita mungkin menekan lebih keras dibandingkan sisi lainnya. Klem telinga ganda mengatasi masalah ini dengan membagi tindakan penjepitan menjadi dua titik kontak simetris, yang secara signifikan mengurangi risiko kebocoran yang disebabkan oleh distribusi tekanan yang tidak merata. Untuk aplikasi dengan diameter di atas sekitar 30 mm, desain telinga ganda umumnya merupakan pilihan yang lebih dapat diandalkan.

Proses Instalasi dan Perkakas

Kedua jenis penjepit ini memerlukan alat crimping khusus—tang penjepit selang standar tidak akan menghasilkan segel yang andal. Namun, alatnya berbeda dalam geometri rahangnya.

Pemasangan Penjepit Telinga Tunggal

1. Geser klem yang terbuka ke atas selang sebelum menyambungkan fitting.
2. Dorong selang sepenuhnya ke duri atau puting yang pas.
3. Posisikan telinga di tengah alur penahan fitting.
4. Kompres telinga sepenuhnya dengan alat penjepit rahang sempit hingga rahang menutup.
5. Pastikan telinga benar-benar tertutup tanpa ada celah yang terlihat di antara kedua kaki.

Pemasangan Penjepit Telinga Ganda

1. Geser klem yang terbuka ke atas selang atau boot sebelum perakitan.
2. Tempatkan komponen sepenuhnya pada poros atau fitting.
3. Tempatkan klem di tengah bibir atau alur penyekat.
4. Gunakan alat crimping rahang lebar atau telinga ganda untuk mengompres kedua telinga secara bersamaan atau satu per satu.
5. Periksa apakah kedua telinga sudah berkerut sepenuhnya dan talinya menempel rata ke permukaan.

Jenis klem tidak boleh digunakan kembali setelah dilepas. Memotong pita adalah metode pelepasan yang benar; mencoba mencungkil atau meluruskan telinga yang berkerut akan melemahkan logam dan membahayakan integritas penjepit.

Skenario Aplikasi Umum

Dimana Klem Telinga Tunggal Excel

• Saluran bahan bakar dan cairan pendingin otomotif: selang berdiameter kecil (biasanya 8–16 mm) yang jarak antar komponennya minimal
• Tabung medis dan laboratorium: segel yang bersih dan sederhana diperlukan untuk pipa silikon atau PVC
• Pipa perumahan: Cincin crimp PEX (desain telinga tunggal terkait) digunakan pada saluran pasokan air 1/2" dan 3/4"
• Peralatan dan drainase HVAC: selang pembuangan kondensat yang melibatkan tekanan rendah

Dimana Penjepit Telinga Gandas Lebih disukai

• Sepatu poros CV: aplikasi telinga ganda yang paling umum; sepatu bot berukuran besar, fleksibel, dan dapat diputar serta dilenturkan secara konstan
• Selang turbocharger dan intercooler: selang silikon berdiameter lebih besar dengan tekanan dorongan sedang
• Selang pneumatik dan hidrolik industri: dimana getaran atau siklus termal signifikan
• Peralatan pertanian dan konstruksi: rakitan selang yang lebih besar terkena kondisi luar ruangan yang keras

Pertimbangan Material dan Korosi

Kedua jenis penjepit tersedia dalam baja tahan karat (umumnya kelas 304 atau 316) dan baja karbon dengan pelapisan seng. Untuk aplikasi yang terkena kelembapan, garam, atau bahan kimia, baja tahan karat sangat disarankan —Versi berlapis seng dapat mulai menunjukkan korosi dalam waktu 12–24 bulan di lingkungan luar ruangan atau laut.

Baja tahan karat 316 memberikan ketahanan yang lebih baik terhadap lingkungan klorida (seperti penggunaan laut atau pesisir) dibandingkan dengan kelas 304 yang lebih umum. Untuk sebagian besar aplikasi otomotif dan perpipaan umum, baja tahan karat 304 sudah memadai dan tersedia lebih luas.

Cara Memilih Penjepit yang Tepat untuk Aplikasi Anda

Gunakan poin keputusan berikut untuk memilih di antara dua desain:

• Diameter selang di bawah 25 mm: penjepit telinga tunggal biasanya cukup dan lebih mudah dipasang di ruang sempit
• Diameter selang lebih dari 30 mm: pilih penjepit telinga ganda untuk distribusi tekanan yang lebih merata
• Lingkungan getaran tinggi: telinga ganda memberikan ketahanan lelah yang lebih baik karena beban penjepitan yang seimbang
• Jarak bebas radial sangat terbatas: profil pasca-kerutan satu telinga yang lebih rendah mungkin diperlukan
• Bahan selang yang kaku atau berdinding tebal: penjepit telinga ganda memberikan gaya penjepitan lebih besar yang diperlukan untuk menekan material sepenuhnya
• Spesifikasi penggantian OEM: selalu cocok dengan jenis klem yang ditentukan oleh pabrikan untuk menjaga geometri penyegelan yang benar

Saat mengganti klem pada rakitan yang sudah ada, pendekatan paling aman adalah mencocokkan jenis, ukuran, dan bahan klem asli dengan tepat. Mengganti desain yang berbeda—bahkan yang tampaknya cocok—dapat mengakibatkan kekuatan penyegelan yang tidak memadai atau ketidakmampuan untuk memasang dengan benar pada alur penahan fitting.
